預應力波紋管生產線
產品描述

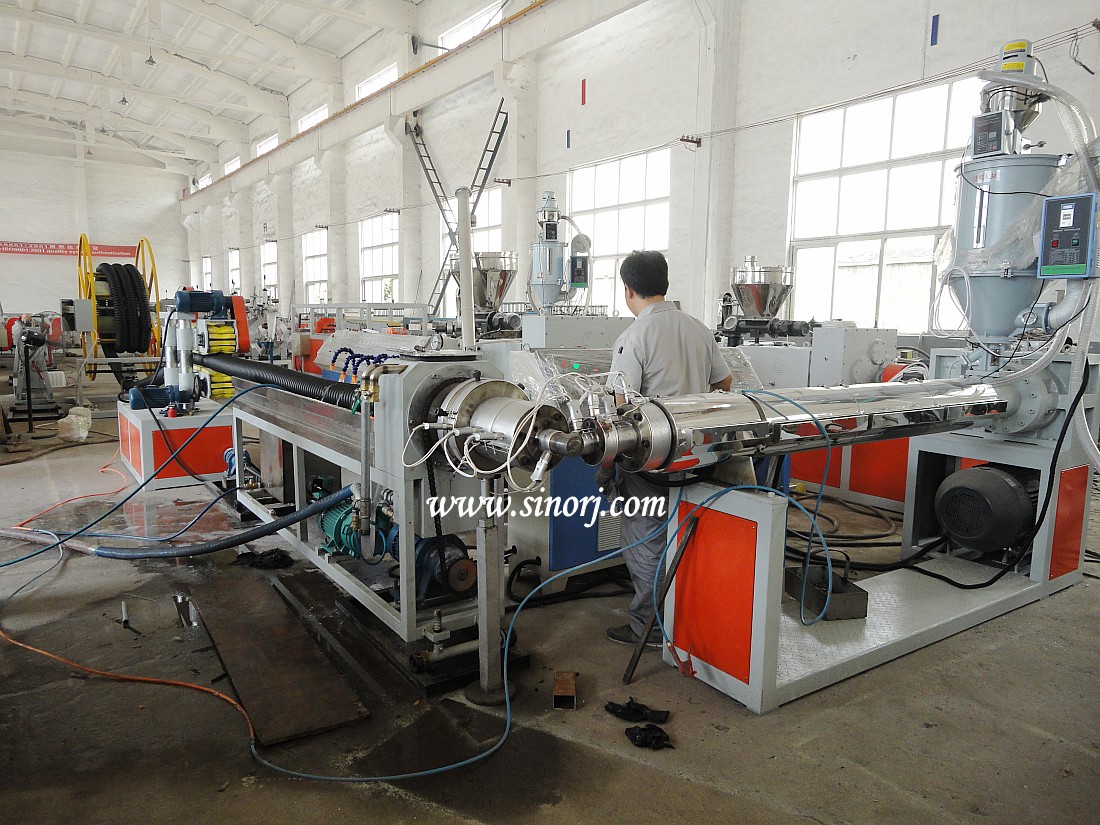

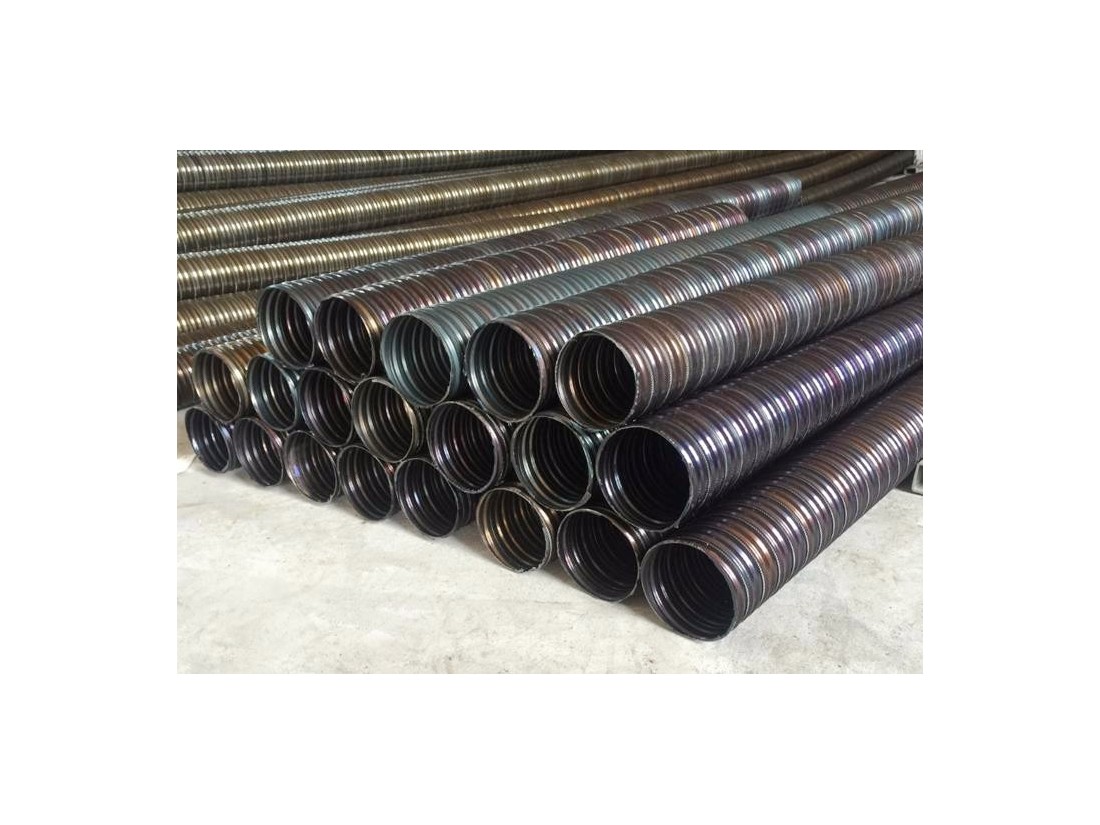

預應力塑料波紋管主要用于高速公路立交橋、高架橋 、鐵路橋梁等混凝土工程。青島睿杰塑料機械有限公司的預應力波紋管生產線更換不同的模具，可生產PP、 PVC、EVA等各種塑料波紋管。全套生產線由擠出機、擠出 模具、成型機、冷卻裝置、輔助牽引機、鋸割機、反轉臺 組成。成型機主要有減速箱、上下模板、傳動成型模板、 機架、風冷裝置、前后移動裝置組成，減速箱選用圓弧齒 鍋輪硬齒面減速機，上下模板材質為HT150經中空鑄造， 模板水冷強制風冷，模板材質為40Cr經熱處理表面硬度為 HRC45-52,機架采用優質鋼焊接，結構合理穩定，驅動電 機先用變頻調速器，從而達到均勻無級調速。整機上下、 左右、前后自動調節。
預應力波紋管生產線主要特點：結構緊湊、運轉平穩、承載能力大、水 冷強制風冷、產量高、使用壽命長等特點。
| 型號 | RJSJ-130 | RJSJ-160 |
| 配套主機 | SJ-90單螺桿擠出機 | SJ-120單螺桿擠出機 |
| 成型模具規格 | Φ 50- Φ 130 | Φ 110- Φ 160 |
| 模塊對數 | 42 | 42 |
| 管子狀態 | 單壁 | 單壁 |
| 牽引速度 | 0.5-3.5m/min | 0.3-3m/min |
| 成型冷卻方式 | 水冷 | 水冷 |
| 管子冷卻方式 | 水冷 | 水冷 |
| 擠出模具冷卻 | 水冷 | 水冷 |
| 機組質量 | 8000kg | 8900kg |
| 外型尺寸L×W×H(mm) | 20000×1200×1950 | 20000×1300×1950 |
| 塑料波紋管與鍍鋅波紋管性能對比 | |||
| 性能 | 塑料波紋管 | 鍍鋅波紋管 | |
| 耐腐蝕性 | 聚乙烯是目前通用塑料中化學性能最穩定的一種，與水分各硅酸鹽水泥相互惰性，互不反應，永不生銹 | 鍍鋅后防銹性能好,但鍍鋅層易與堿詞的水泥漿反應并析出氫,對預應力鋼材的強度和混凝土的粘結有不良影響 | |
| 耐久性 | 水泥包裹密封情況下老化時間達50年 | 使用壽命一般在5年左右 | |
| 最小彎曲半徑 | 0.9-1.5(約10-15倍內徑或長短軸) | 圓管大于30倍內徑視彎曲方向扁管大于30倍長軸或短軸 | |
| 局部荷載的抵抗能力 | 荷載作用后不滲漏,無彎曲滲漏之憂 | 管材變形后不可恢復,荷載作用后會漏水 | |
| 集中荷載的抵抗能力 | 管材壁厚為1.5-2mm,成單環行布置,剛度大,不怕踩壓,不易被振搗棒戳破 | 管材壁厚為0.2mm-0.4mm,成螺旋布置,剛度相對較小,踩壓易變形,澆注混凝土?xí)r振搗棒不能觸碰波紋管 | |
| 耐水壓密封性 | 管材連續擠壓無斷口,濕度,濕度20度,壓力50kpa條件下,保持24h不漏水 | 管材為0.2-0.4的鋼帶折疊咬合,無壓力作用下即會漏水,有壓力作用下會滲水泥 | |
| 摩擦系數 | 0.14 | 0.25 | |
| 絕緣性 | 不導電,絕緣性好 | 導電 | |
| 與混凝土的粘結性 | 塑料本身與混凝土的粘結性就優于鐵皮與混凝土的粘結性,同時塑料波紋管的波紋較高,與混凝土的機械咬合好 | 因鋅層的影響與混凝土粘結不好 | 粘結性能一般,并應嚴防腐蝕,防銹性能降低,與混凝土的粘結性 |
